06160805的課堂筆記

電腦圖學
1.主題：計時器Timer
2.主題：內插公式
3.主題：動畫
4.上週HW問題回覆
4.期末作品

下載檔案

將檔案移至桌面並開啟

將檔案移至桌面並開啟

將lib打開

將此檔案複製並貼上

將貼上的檔案重新命名為libglut32.a

File→New→Project

選取 GLUT project

輸入名稱，將檔案儲存在桌面

先打上茶壺的程式碼

#include <GL/glut.h>

void display()

{

    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    glutSolidTeapot( 0.3 );

    glutSwapBuffers();

}

int main(int argc, char**argv)

{

    glutInit(&argc, argv);

    glutInitDisplayMode(GLUT_DOUBLE | GLUT_DEPTH);

    glutInitWindowSize(500,500);///變大了

    glutCreateWindow("week 14 timer");

    glutDisplayFunc(display);

    glutMainLoop();

}

到網路上下載聲音檔，這個程式碼執行後，會發出一聲自己下載的聲音檔

#include <GL/glut.h>

#include <mmsystem.h>///Now (1)

void display()

{

    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    glutSolidTeapot( 0.3 );

    glutSwapBuffers();

}

int main(int argc, char**argv)

{

    PlaySoundA("Wate.wav", NULL, SND_ASYNC);///Now (2)

    glutInit(&argc, argv);

    glutInitDisplayMode(GLUT_DOUBLE | GLUT_DEPTH);

    glutInitWindowSize(500,500);///變大了

    glutCreateWindow("week 14 timer");

    glutDisplayFunc(display);

    glutMainLoop();

}

加上粗體的程式碼，可以在執行後3秒鐘，再發出聲響

#include <GL/glut.h>

#include <mmsystem.h>///Now (1)

void display()

{

    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    glutSolidTeapot( 0.3 );

    glutSwapBuffers();

}

void timer(int t)///NOW timer!!!!

{

    PlaySoundA("Wate.wav", NULL, SND_ASYNC);///Now (2) ///NOW timer!!!!

}

int main(int argc, char**argv)

{

    glutInit(&argc, argv);

    glutInitDisplayMode(GLUT_DOUBLE | GLUT_DEPTH);

    glutInitWindowSize(500,500);///變大了

    glutCreateWindow("week 14 timer");

    glutDisplayFunc(display);

    glutTimerFunc(3000, timer, 0);///NOW timer!!!!

    glutMainLoop();

}

加上粗體的程式碼，可以在執行後3秒鐘，再發出聲響，而且會一直出聲音不會停，也同時因出「t」的值

#include <GL/glut.h>

#include <mmsystem.h>///Now (1)

#include <stdio.h>///printf()

void display()

{

    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    glutSolidTeapot( 0.3 );

    glutSwapBuffers();

}

void timer(int t)///NOW timer!!!!

{

    glutTimerFunc(1000, timer, t+1 );///NOW timer!!!! 起床要播下一個鬧鐘

    printf("timer(t) 的 t是 %d\n", t);///順便印一下現在的t是多少

    PlaySoundA("Wate.wav", NULL, SND_ASYNC);///Now (2) ///NOW timer!!!!

}

int main(int argc, char**argv)

{

    glutInit(&argc, argv);

    glutInitDisplayMode(GLUT_DOUBLE | GLUT_DEPTH);

    glutInitWindowSize(500,500);///變大了

    glutCreateWindow("week 14 timer");

    glutDisplayFunc(display);

    glutTimerFunc(3000, timer, 0);///NOW timer!!!!

    glutMainLoop();

}

加上粗體的程式碼，可以讓茶壺1秒轉33度

#include <GL/glut.h>

#include <mmsystem.h>///Now (1)

float angle=0;

void display()

{

    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    glPushMatrix();

        glRotatef(angle, 0,0,1);

        glutSolidTeapot( 0.3 );

    glPopMatrix();

    glutSwapBuffers();

}

void timer(int t)///NOW timer!!!!

{

    /// 1000 ms = 1 sec,  30 ms = 1/33 sec , 33 fps

    glutTimerFunc(30, timer, t+1 );///NOW timer!!!! 起床要播下一個鬧鐘

    angle += 1;

    glutPostRedisplay();///系統重繪畫面

}

int main(int argc, char**argv)

{

    glutInit(&argc, argv);

    glutInitDisplayMode(GLUT_DOUBLE | GLUT_DEPTH);

    glutInitWindowSize(500,500);///變大了

    glutCreateWindow("week 14 timer");

    glutDisplayFunc(display);

    glutTimerFunc(3000, timer, 0);///NOW timer!!!!

    glutMainLoop();

}

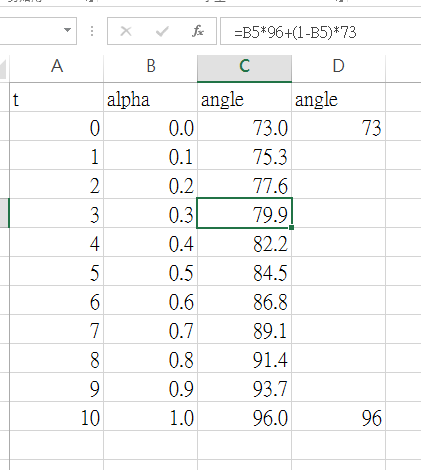

觀察內插法

使用內插法，使茶壺水平移動

#include <GL/glut.h>
#include <mmsystem.h>///Now (1)
float angle=0;
float nowX=0;///NOW2
void display()
{
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
    glPushMatrix();
        ///glRotatef(angle, 0,0,1);
        glTranslatef(nowX, 0, 0);///NOW2
        glutSolidTeapot( 0.3 );
    glPopMatrix();
    glutSwapBuffers();
}
void timer(int t)///NOW timer!!!!
{
    /// 1000 ms = 1 sec,  30 ms = 1/33 sec , 33 fps
    glutTimerFunc(30, timer, t+1 );///NOW timer!!!! 起床要播下一個鬧鐘
    float alpha = (t%33) / 33.0;///NOW2 alpha 內插
    nowX = alpha* 1 + (1-alpha)* -1 ;///NOW2

    angle += 1;
    glutPostRedisplay();///系統重繪畫面
}
int main(int argc, char**argv)
{
    glutInit(&argc, argv);
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_DEPTH);
    glutInitWindowSize(500,500);///變大了
    glutCreateWindow("week 14 timer");

    glutDisplayFunc(display);
    glutTimerFunc(1000, timer, 0);///NOW timer!!!!

    glutMainLoop();
}

比對兩個程式碼的不同
