Week08_Summer

今日目標：

(1)主題：貼圖 Texture
(2)範例：Texture.exe
(3)實作：OpenCV
(4)實作：OpenCV+OpenGL貼圖
(5)期中考：10行OpenGL程式

 01 先去http://www.cmlab.csie.ntu.edu.tw/~jsyeh/3dcg10/

下載"win32"、"data"、"glut32.dll" 三個檔案並解壓縮放入對應資料夾中

 02 至windows/Texture.exe試試看貼圖的剪貼

可移動 glTexCoord2f(tx,ty); 看看剪貼

 03 上網查詢OpenCV 2.1 至網頁下載 OpenCV-2.1.0-win32-vs2008.exe

 04 https://www.transmissionzero.co.uk/software/freeglut-devel/

下載MinGW的 "Download freeglut 3.0.0 for MinGW"

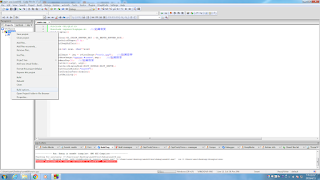

 05 建立一個GLUT檔案，修改程式碼並修改相關設定

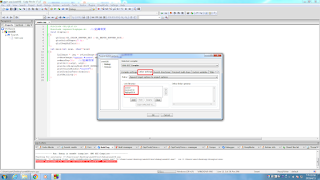

到Bulid Options/Search directories\Compiler 中 Add → C:\OpenCV2.1\include

到Bulid Options/Search directories\Linker 中 Add → C:\OpenCV2.1\lib

到Bulid Options\Linker settings 中 Add → cv210、cxcore210、highgui210

  貼圖修改的程式碼：

#include <GL/glut.h>

#include <opencv/highgui.h>   ///貼圖需要

void display()

{

    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    glutSolidTeapot(0.3);

    glutSwapBuffers();

}

int main(int argc, char**argv)

{

     IplImage * img = cvLoadImage("earth.jpg");   ///貼圖需要

     cvShowImage("opencv Window",img);    ///貼圖需要

     cvWaitKey(0);   ///貼圖需要

     glutInit(&argc, argv);

     glutInitDisplayMode(GLUT_DOUBLE|GLUT_DEPTH);

     glutCreateWindow("week08");

     glutDisplayFunc(display);

     glutMainLoop();

}

  期中考洩題100%：

glPushMatrix();   ///備份矩陣

    glRotatef(angle,x.y.z);      ///旋轉

    glTranslatef(x,y,z);           ///移動

    glScalef(x,y,z);                 ///縮放



    glBegin(GL_POLYGON);      ///開始畫

        glColor3f(r,g,b);                 ///顏色、色彩

        glTexCoord2f(tx,ty);          ///貼圖座標

        glNormal3f(nx,ny,nz);       ///打光的法向量

        glVertex3f(x,y,z);              ///頂點

   glEnd();                                 ///結束畫

glPopMatrix();   ///還原矩陣
