🔺電腦圖學2019-04-11 Week08

(1)主題：貼圖 Texture

(2)範例：Texture.exe

(3)實作：OpenCV

(4)實作：OpenCV+OpenGL貼圖

(5)期中考：10行OpenGL程式

TODO：點名：Veyon Config > 服務 >啟動服務-
TODO：到小葉老師的網站3D Graphics download資料

download：window.zip  解壓縮 至window
                    data.zip    解壓縮 data拉至window
                   glut32.dll   解壓縮 glut32.dll移至window資料夾

> 開啟 Window > Texture.exe



> 開啟後會看見Texture.exe 視窗

> 框起來的部分是設定圖片四角的位置

> 框起來的部分可以任意更改圖片的框

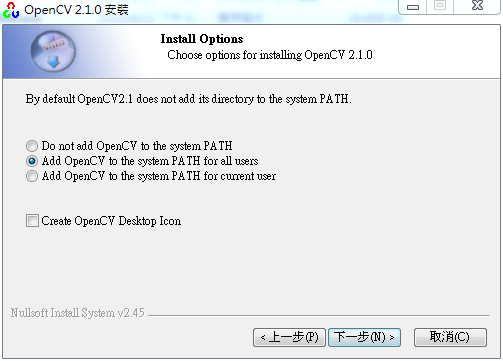

#安裝 OpenCV2.1

Google Search：OpenCV 2.1找到第一個
裡面OpenCV-2.1.0-win32-vs2008.exe 安裝




1、要C:\openCV2.1目錄

2、要選Add PATH




3、裝好後，才能啟動CodeBlocks

#安裝 GLUT

1、Search Freeglut > Download Freeglut3.0.0 MSVC Package Download freeglut 3.0.0 for MinGW

2、將檔案解壓縮後複製一個libfreeglut.a檔並重新命名為libglut32.a

3、開啟Code Blocks>新增一個新的專案>點選Glut project

4、命名專案>選擇資料存放區(C:\Users\user\Downloads\freeglut\lib)>Finish

5、於左側project開啟程式碼>執行

把程式碼全部刪光光

貼上前幾週學的茶壺程式碼

#include <GL/glut.h>

void display(){

    glutSolidTeapot( 0.3 );

    glutSwapBuffers();

}

int main(int argc,char**argv){

    glutInit(&argc,argv);

    glutInitDisplayMode(GLUT_DOUBLE|GLUT_DEPTH);

    glutCreateWindow("06160123");

    glutDisplayFunc(display);

    glutMainLoop();

}

稍微修改一下程式碼  加上自己抓的貼圖(54-01.jpg)

抓下來的貼圖要記得存在  C:\Users\user\Desktop\freeglut\bin

#include <GL/glut.h>

#include <opencv/highgui.h> //貼圖需要

void display(){

    glClear(GL_COLOR_BUFFER_BIT |  GL_DEPTH_BUFFER_BIT);

    glutSolidTeapot( 0.3 );

    glutSwapBuffers();

}

int main(int argc,char**argv){

    IplImage * img=cvLoadImage("54-01.jpg"); //貼圖需要

    cvShowImage("opencv Window",img); //貼圖需要

    cvWaitKey(0); //貼圖需要

    glutInit(&argc,argv);

    glutInitDisplayMode(GLUT_DOUBLE|GLUT_DEPTH);

    glutCreateWindow("06160123");

    glutDisplayFunc(display);

    glutMainLoop();

}

修改完之後還沒完成，還要做一些動作

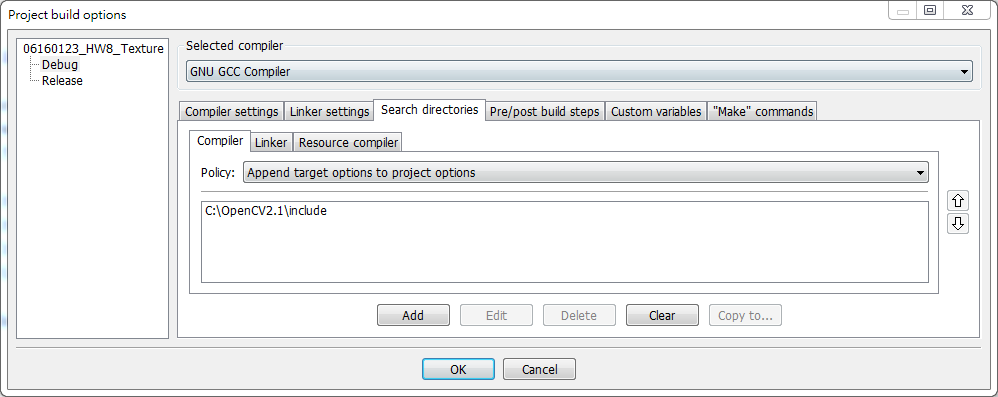

1、在專案右鍵開啟Build options

2、在search > compiler > Add C:\OpenCV2.1\include

3、在search > linker > Add C:\OpenCV2.1\lib

4、 linker settings > Add cv210  cxcore210  highgui210

5、按F9執行，看結果 > 成功貼出地球

6、關閉地球視窗後，會出現黑底白身的茶壺






###圖學期中考(10行程式碼，須加註解)！！！

glPushMatrix();//備份矩陣 10%

    glRotatef( angle, x , y , z );//旋轉 30%
    glTranslatef( x , y , z );//移動 40%
    glScale( x , y , z );//放大縮小 50%

    glBegin(GL_POLYGON);//開始畫 60%
        glColor3f( r , g , b );//顏色、色彩 70%
        glTexCoord2f( tx , ty );//貼圖座標 80%
        glNormal3f( nx , ny , nz );//打光的法向量90%
        glVertex3f( x , y , z );  //頂點 100%
    glEnd();//結束

glPopMatrix();//還原舉陣 20%
